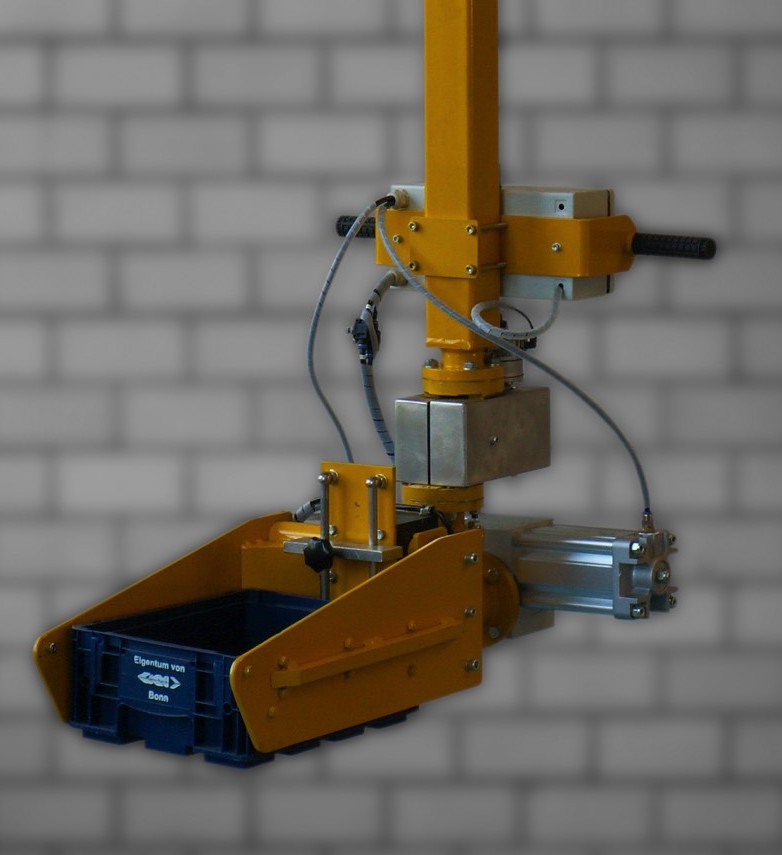

Kastengreifer der VESA GmbH – ergonomisches Handling für Kästen und Behälter
Ein Kastengreifer ist ein Lastaufnahmemittel, das in Verbindung mit einem Hebezeug oder Handhabungssystem zum Aufnehmen und Bewegen von Kästen, Kisten und quaderförmigen Behältnissen eingesetzt wird. Der Greifer wird dabei an das jeweilige Produkt, die Behältergeometrie, das Lastgewicht und den vorgesehenen Arbeitsablauf angepasst. So lässt sich die für das manuelle Heben erforderliche Muskelkraft deutlich reduzieren.
Es gibt zwei Haupttypen von Kastengreifern: Außengreifer und Innengreifer.
Sie kommen vor allem in Produktion, Logistik und Lager zum Einsatz. Dort unterstützen sie Mitarbeiter beim Aufnehmen, Transportieren, Positionieren und – je nach Ausführung – auch beim Schwenken oder Entleeren von Behältern. Die Auswahl der passenden Lösung richtet sich nicht nur nach der Tragfähigkeit, sondern auch nach Abmessungen, Schwerpunkt, Füllstand, Greifkonturen und Zustand der Güter. Dieser Text bietet Ihnen einen detaillierten Überblick darüber, welche unterschiedlichen Greifer-Varianten zur Verfügung stehen, wie diese in der Praxis funktionieren und worauf Sie bei der Auswahl für Ihre individuellen Betriebsanforderungen achten müssen.

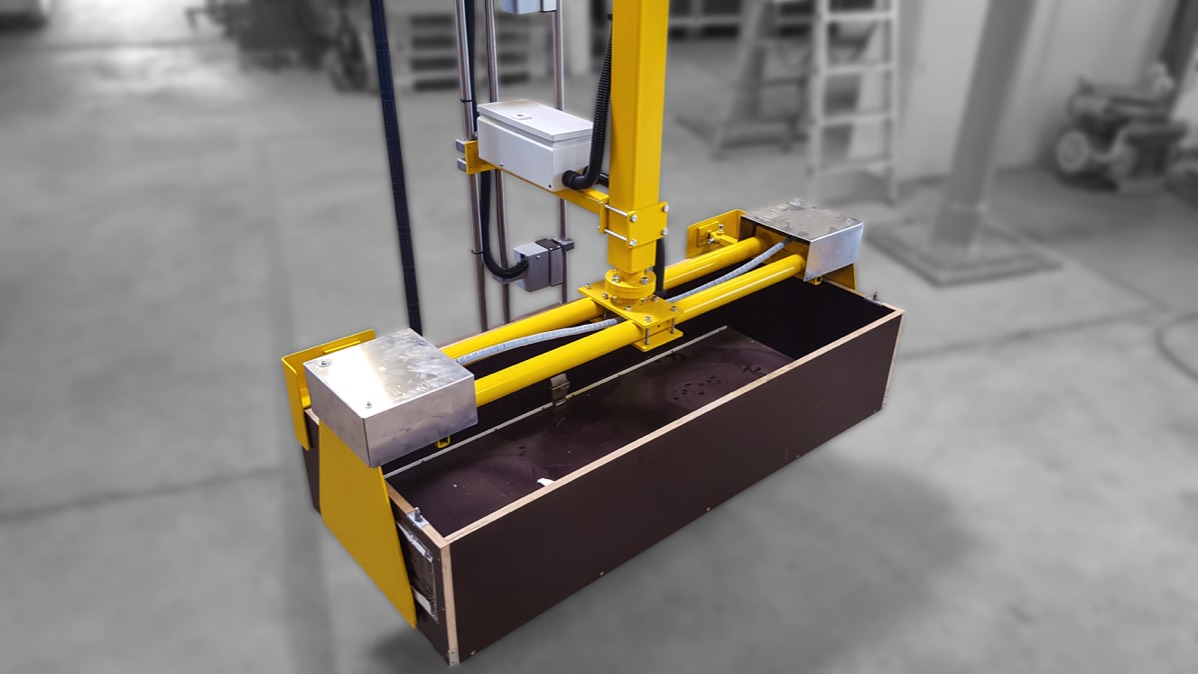

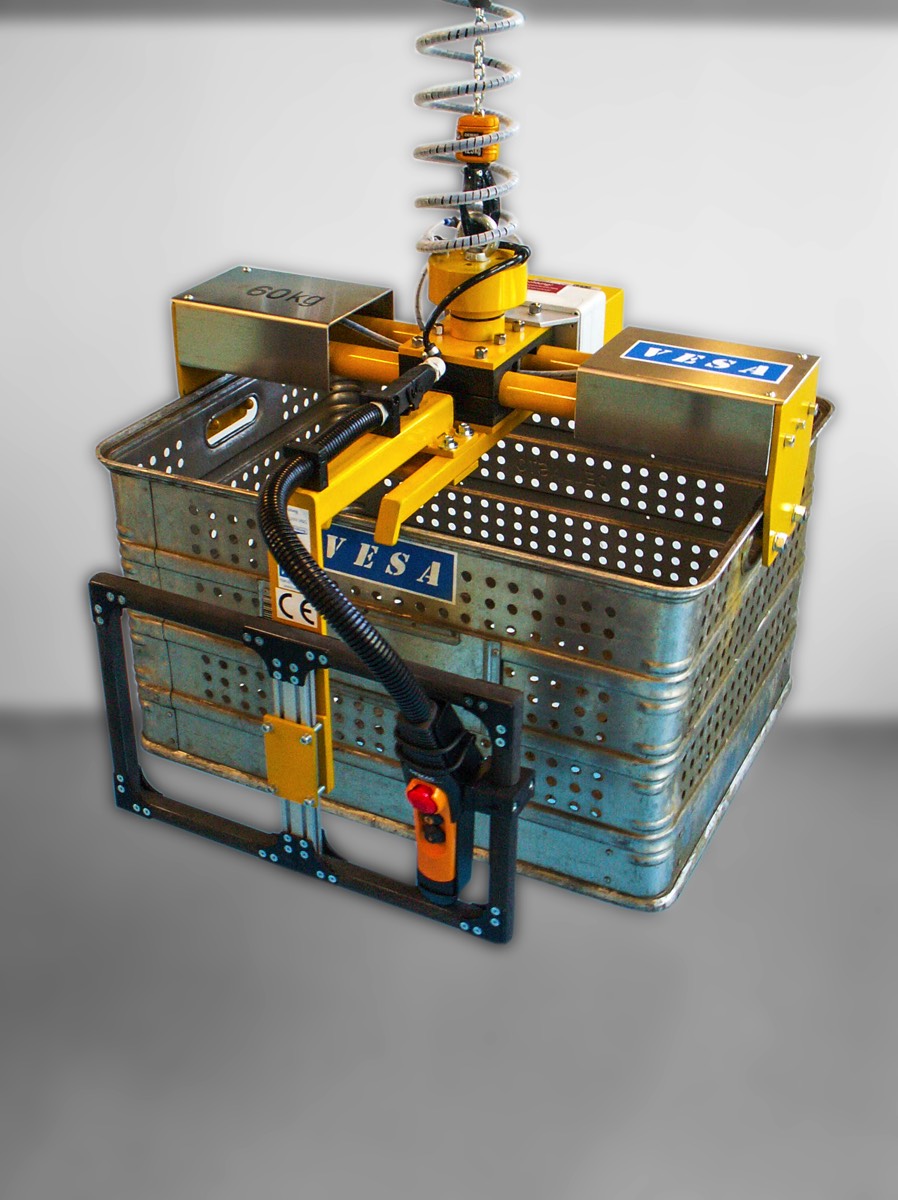

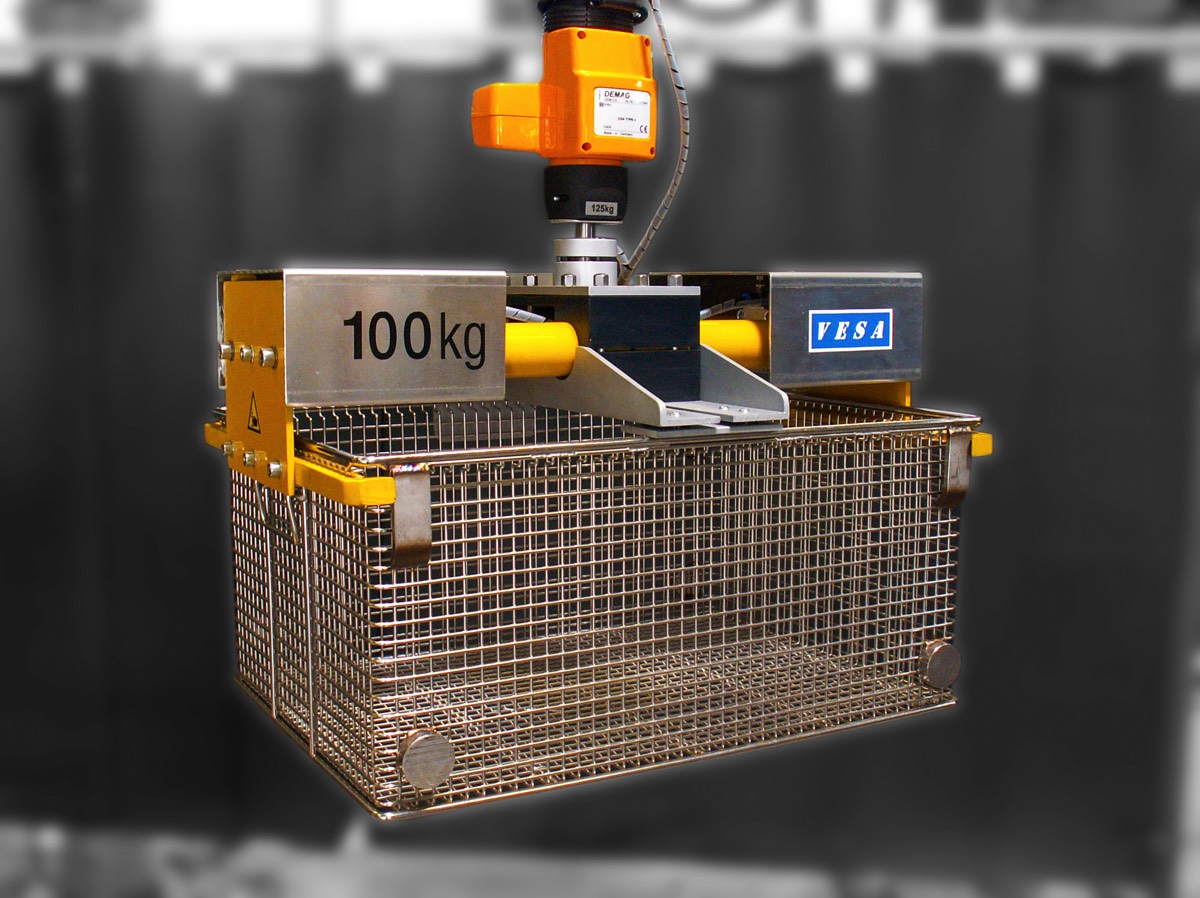

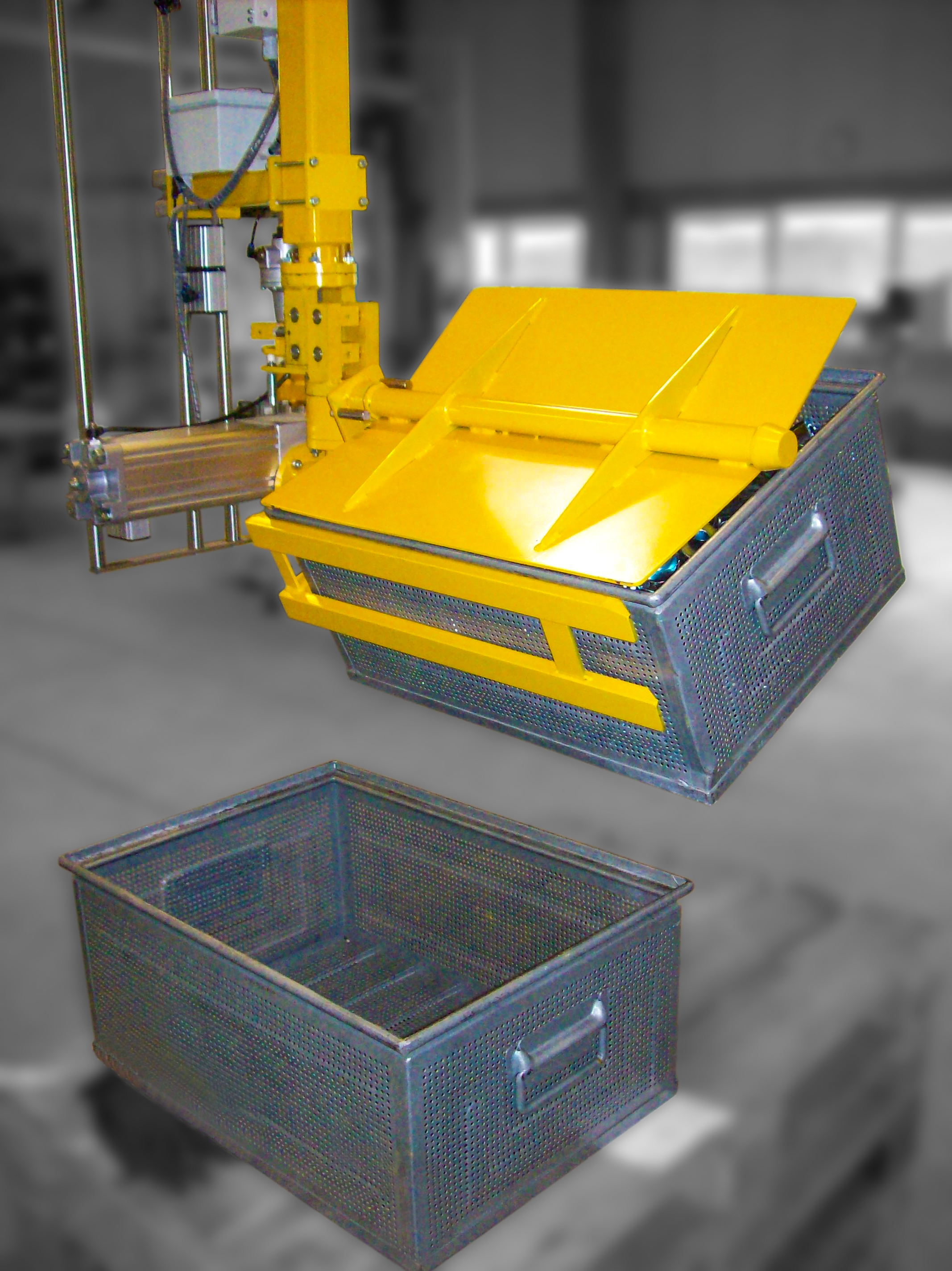

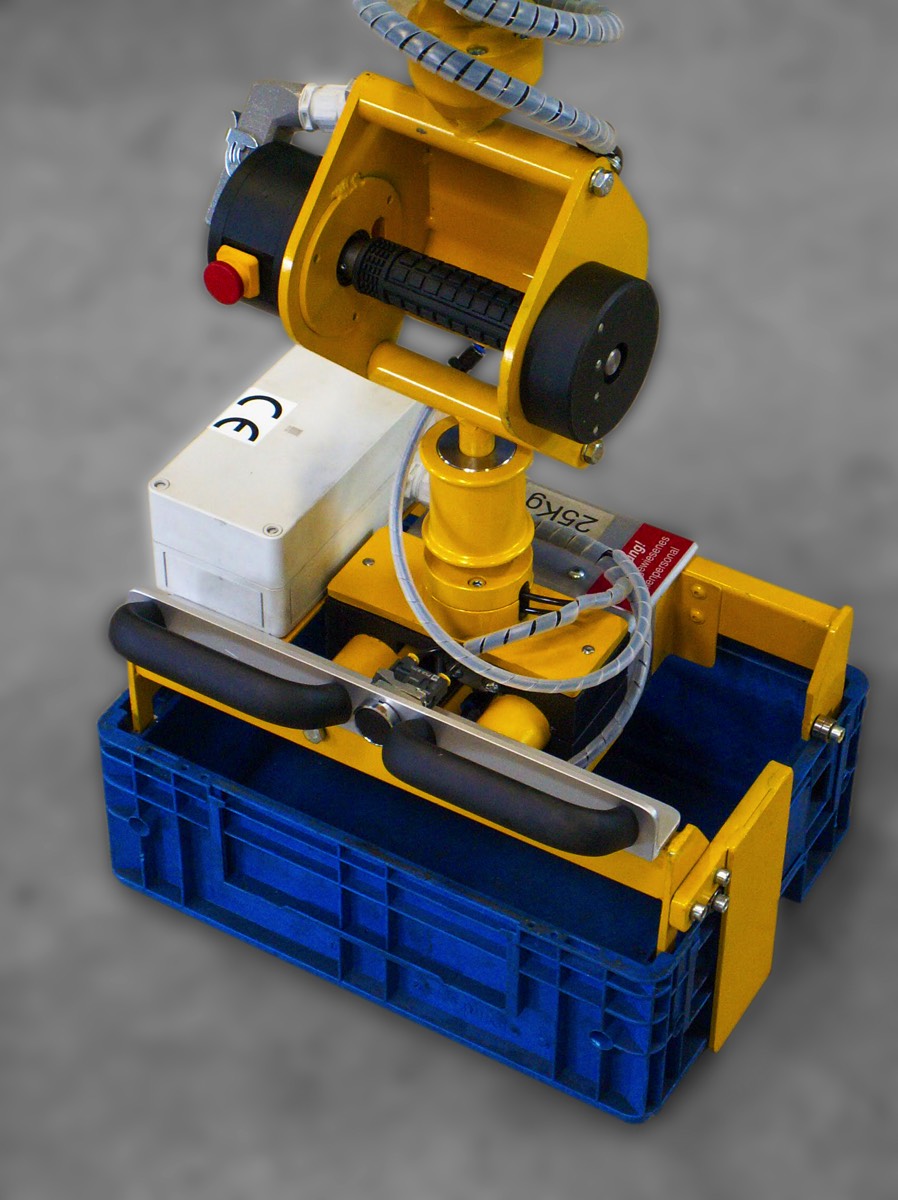

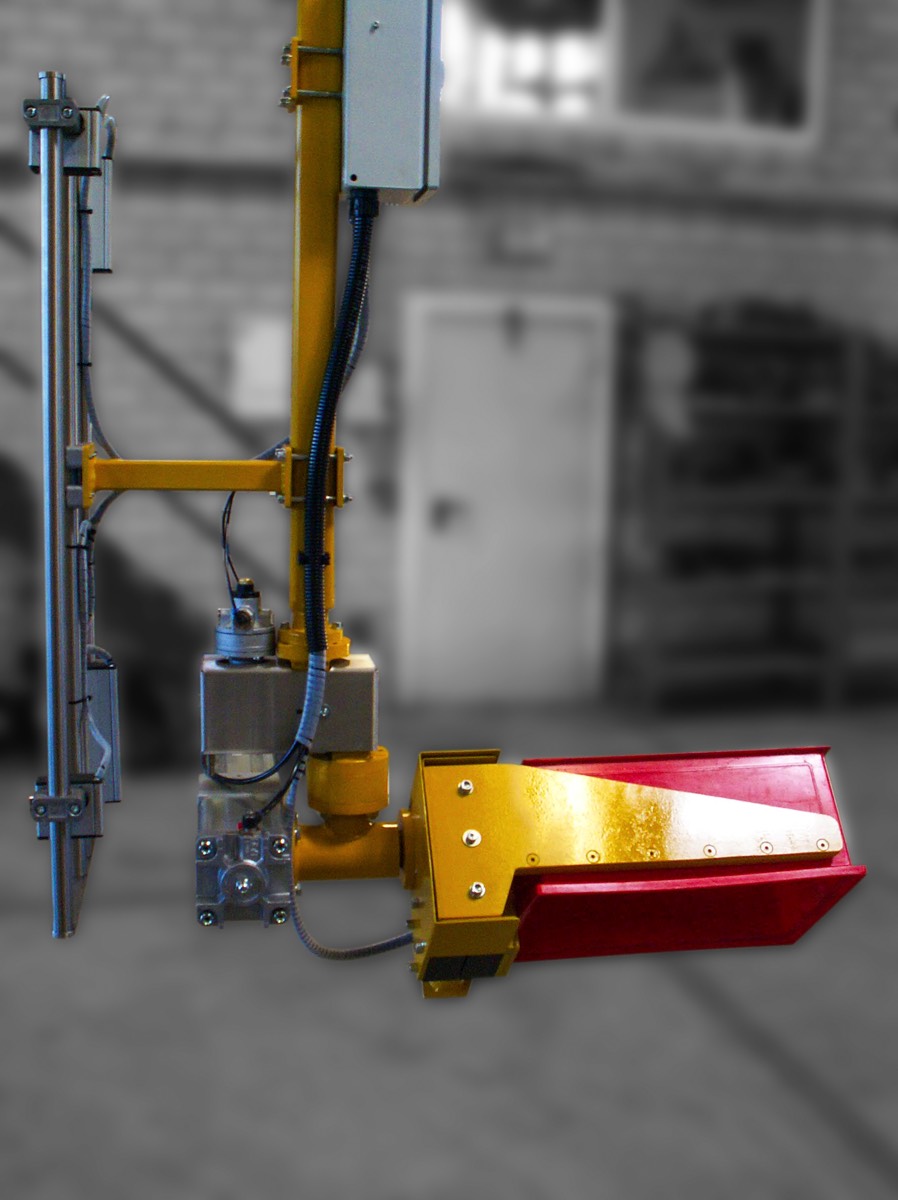

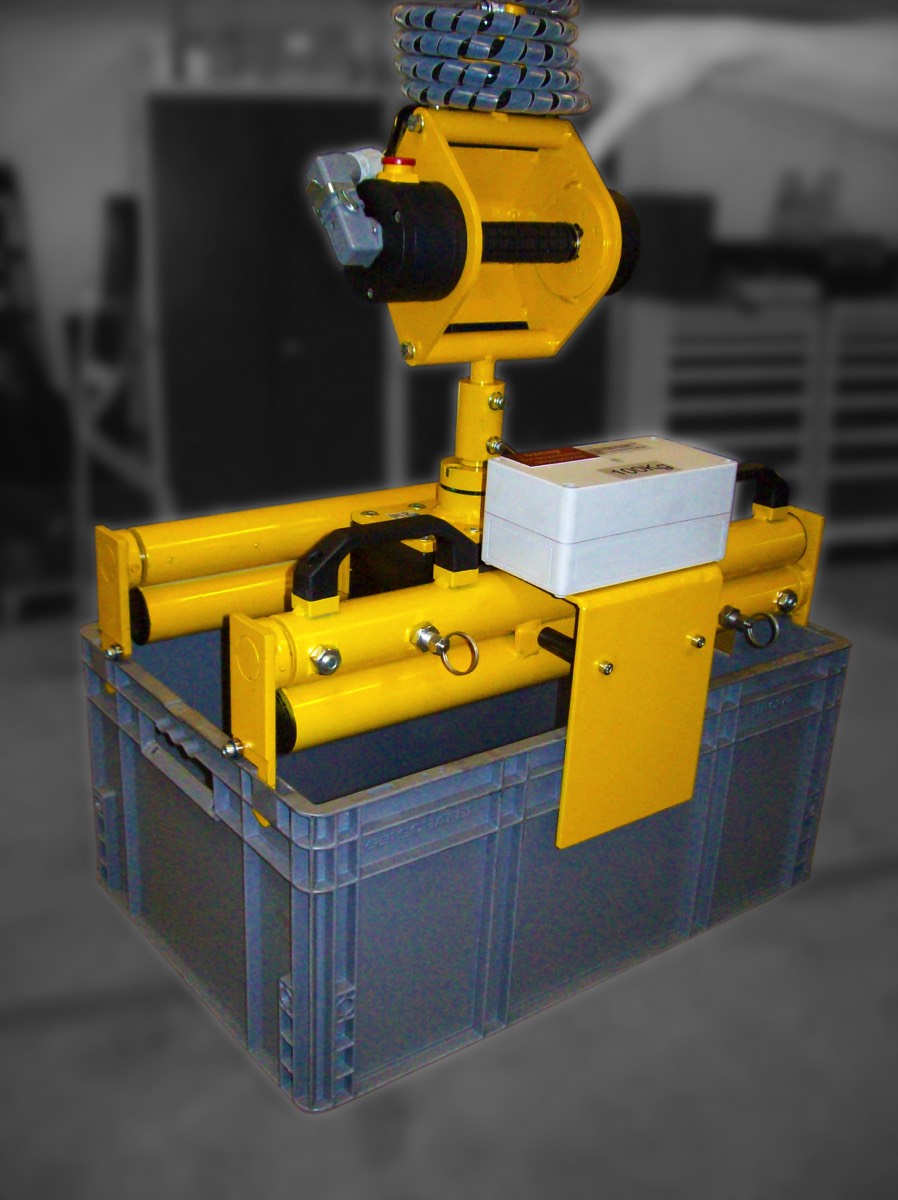

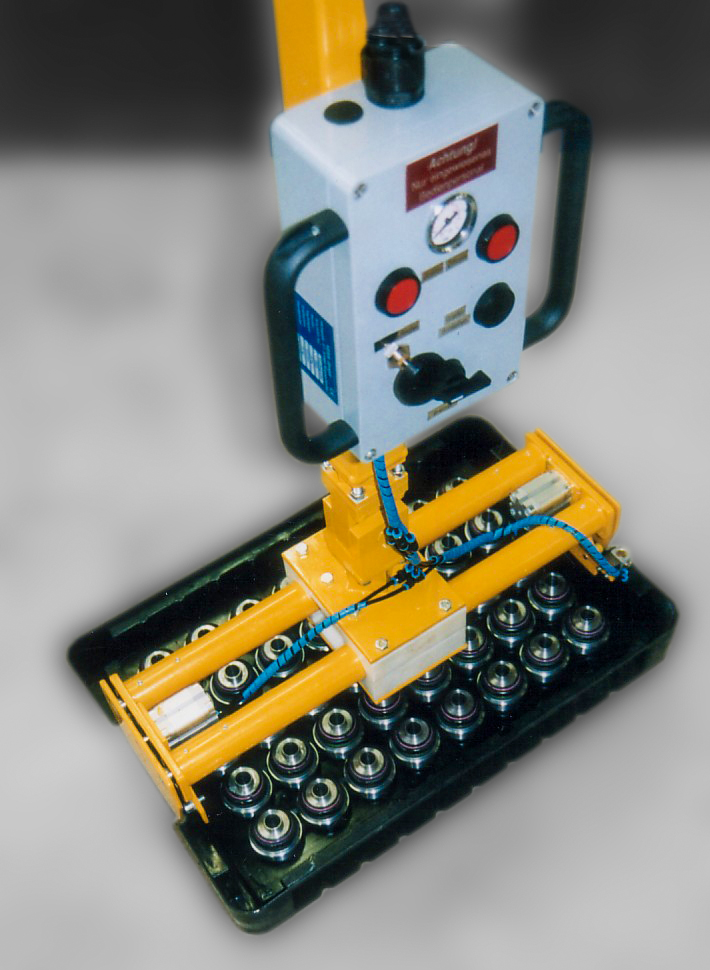

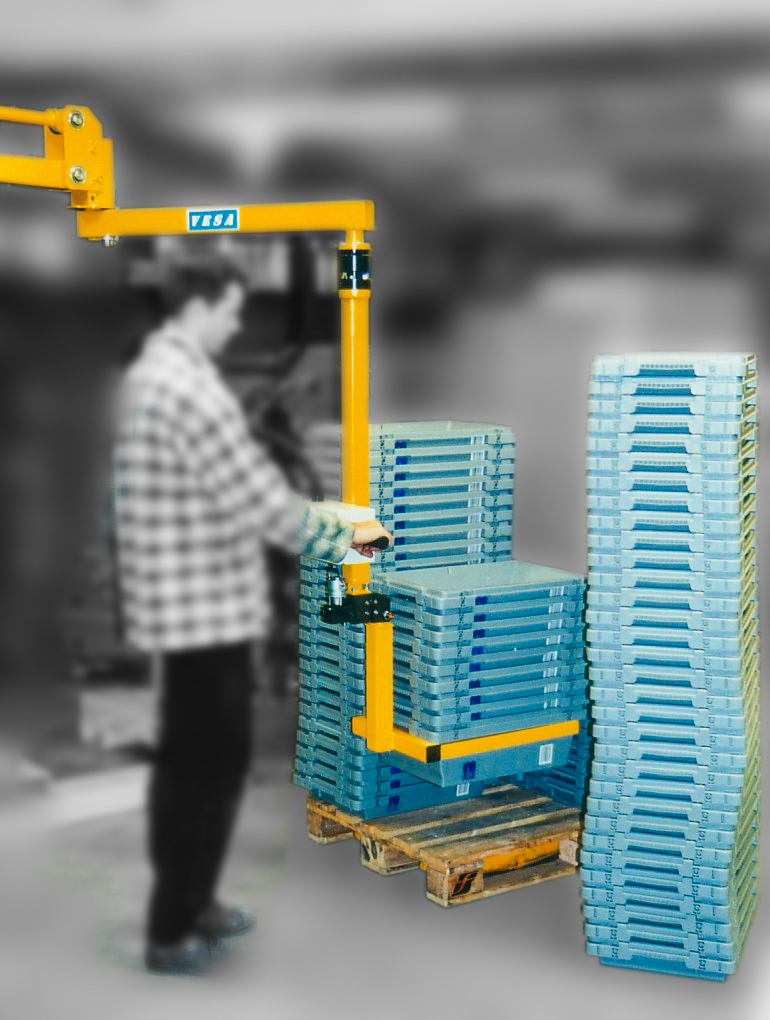

Anwendungsbeispiele
⏏︎Video
Kästen passend aufnehmen und bewegen
Ein zuverlässiges Handling ist besonders wichtig, wenn täglich eine große Menge an Behältern umgesetzt werden muss. Jeder Artikel und jedes Produkt kann andere Anforderungen an die Lastaufnahme stellen. Deshalb werden Greiferbacken oder andere Greifelemente passend zur jeweiligen Aufgabe ausgelegt
Abhängig von der Konstruktion erfolgt die Aufnahme formschlüssig, beispielsweise durch das Unterfassen geeigneter Konturen, Griffmulden oder des Randes. Bei anderen Anwendungen kann auch ein kraftschlüssiges Greifprinzip zum Einsatz kommen. In der Regel ist eine kundenspezifische Abstimmung sinnvoll, damit der Behälter innerhalb der zulässigen Belastungsgrenzen aufgenommen und bewegt werden kann.

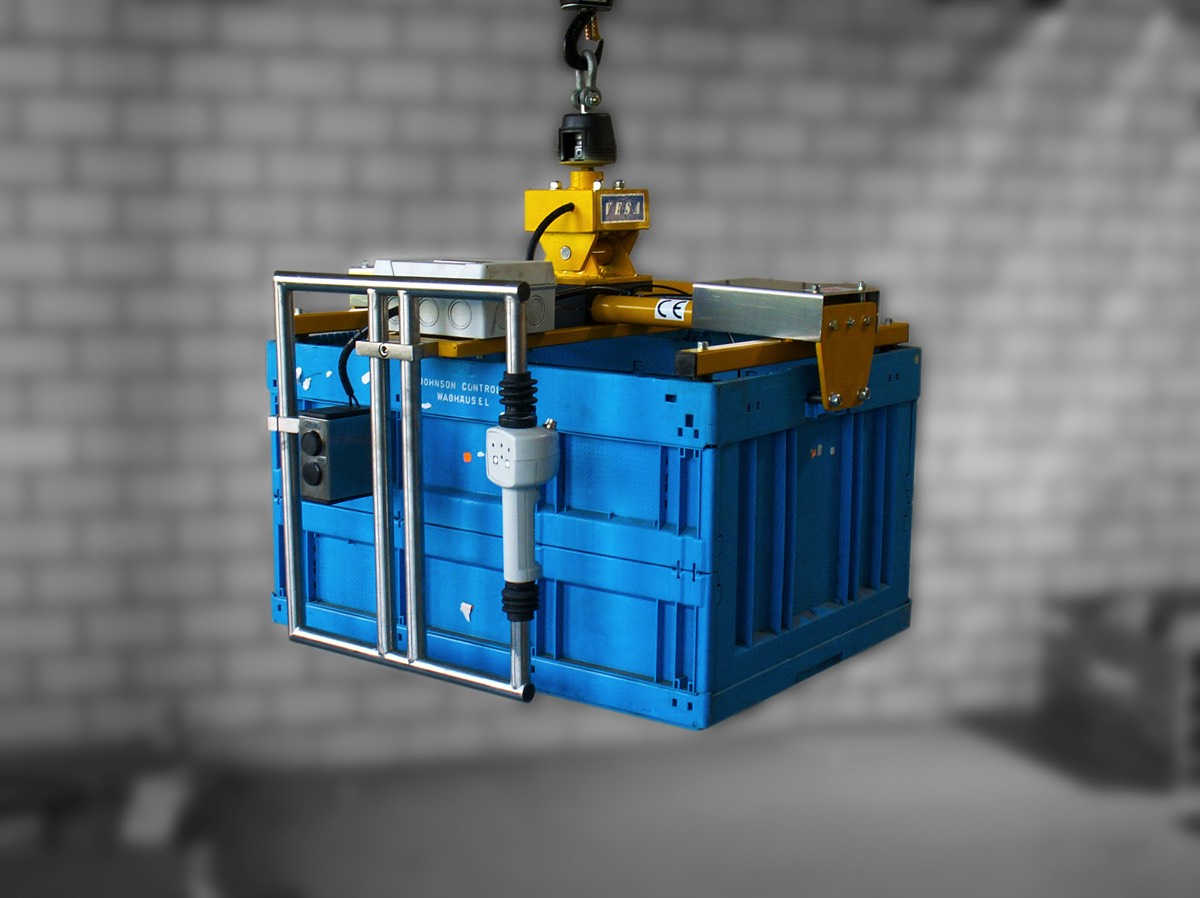

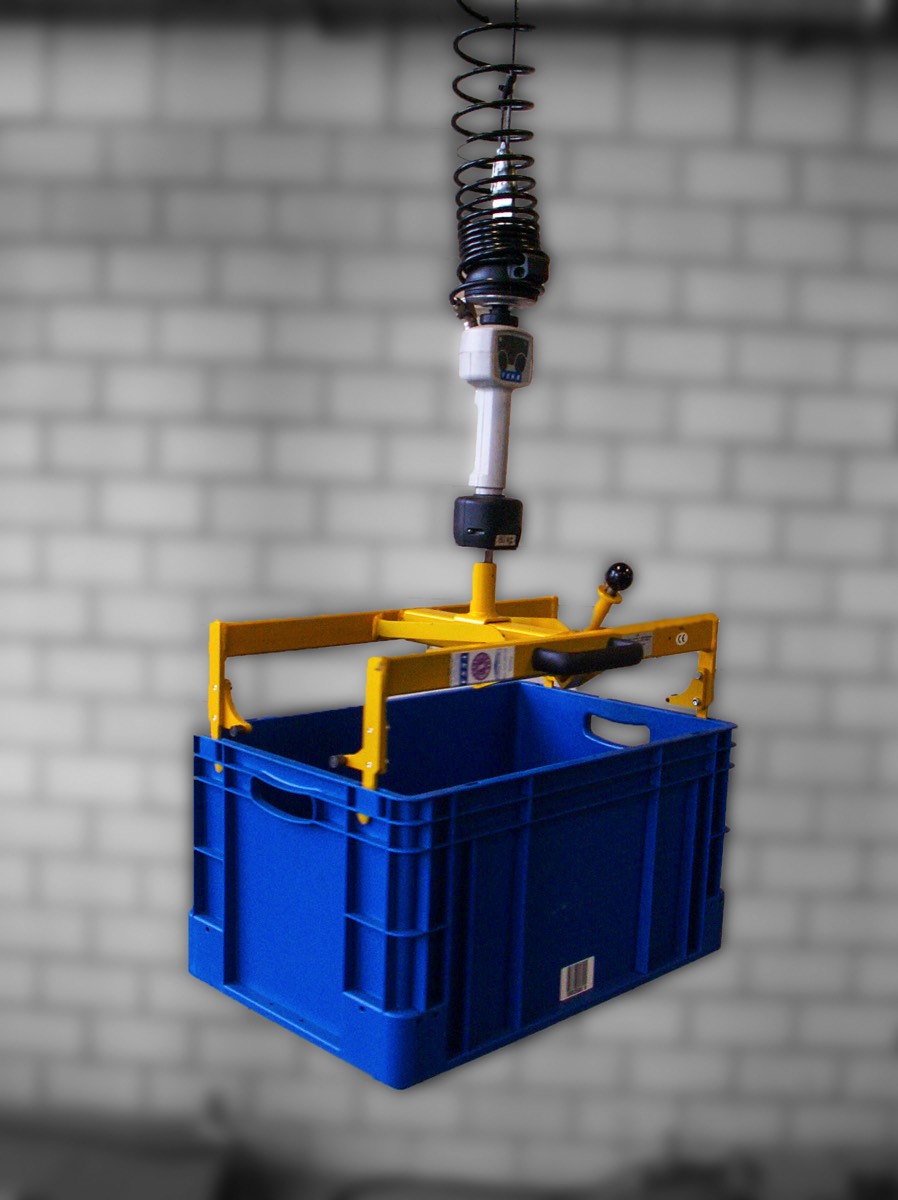

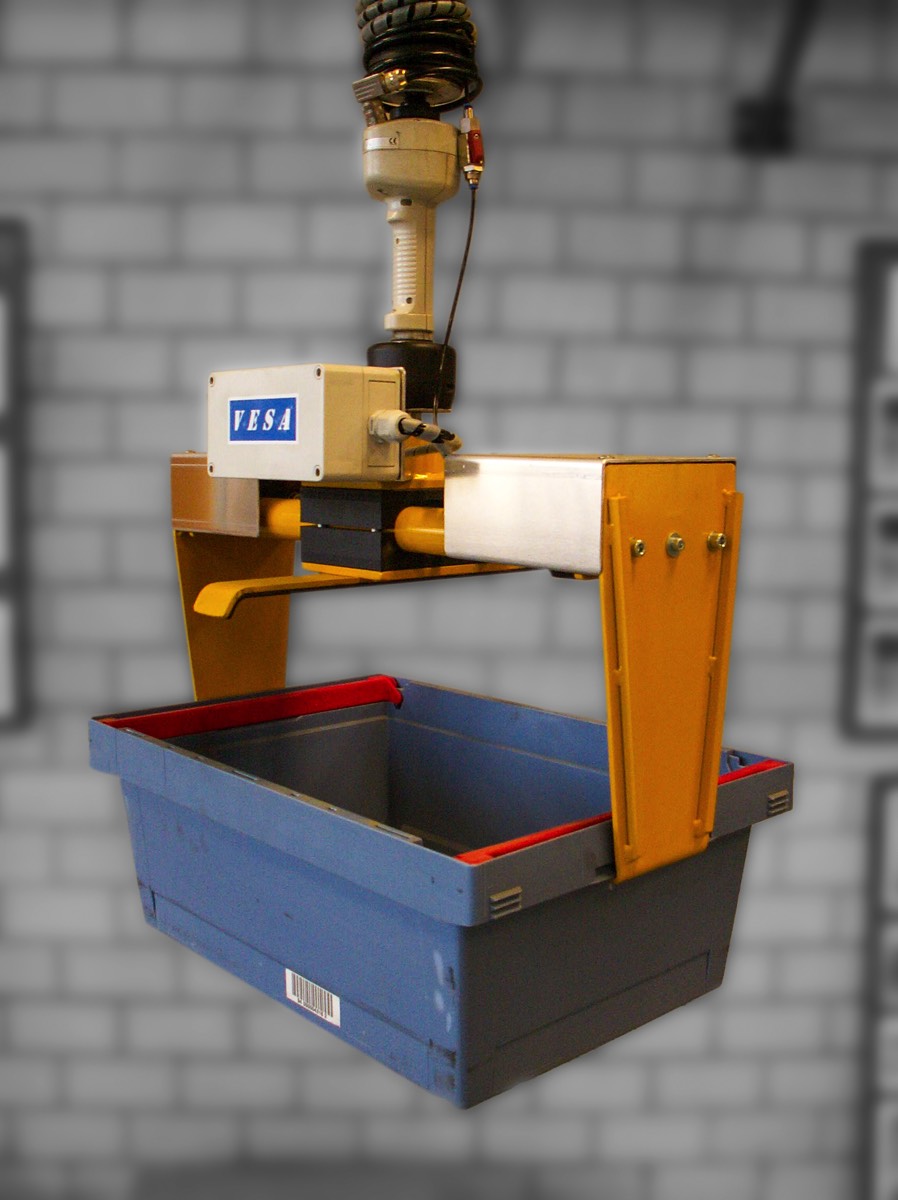

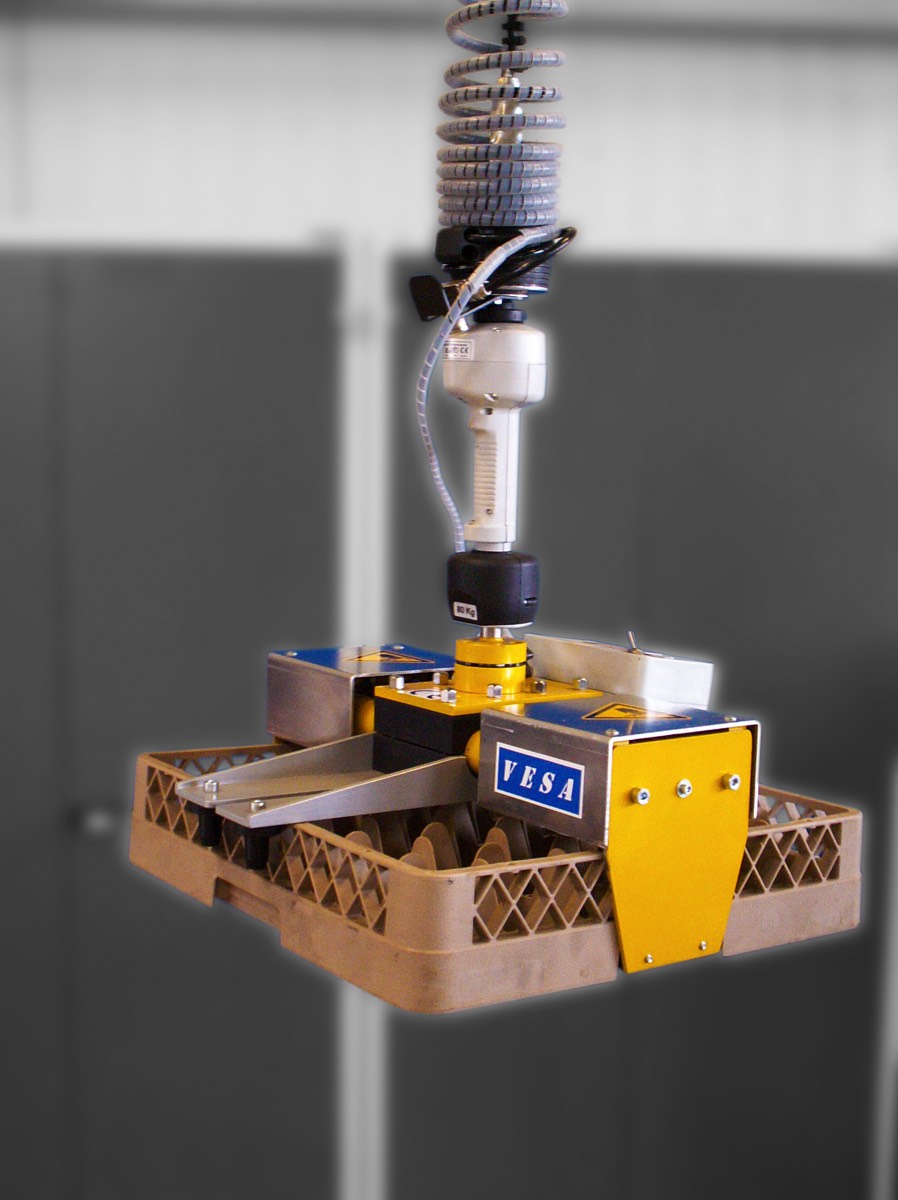

Kasten-Außengreifer für gefüllte Behältnisse
Ein Kasten-Außengreifer nimmt den Kasten mittels Greifbacken von außen auf. Diese Bauweise eignet sich unter anderem für Behältnisse, die bis nahe an den Rand gefüllt sind, oder für Anwendungen, bei denen der Greifer nicht in den Innenraum eintauchen kann.
Je nach Behälterform greift die Lastaufnahme beispielsweise in vorhandene Griffmulden oder unterhalb des Stapelrandes.
Dadurch kann ein Formschluss entstehen, ohne dass der Inhalt berührt wird. Solche Lastaufnahmen eignen sich häufig für Stapelkästen und andere formstabile Behälter. Voraussetzung ist, dass die verwendeten Konturen für die auftretenden Kräfte geeignet sind und der Behälter nicht über seine zulässige Belastbarkeit hinaus beansprucht wird.

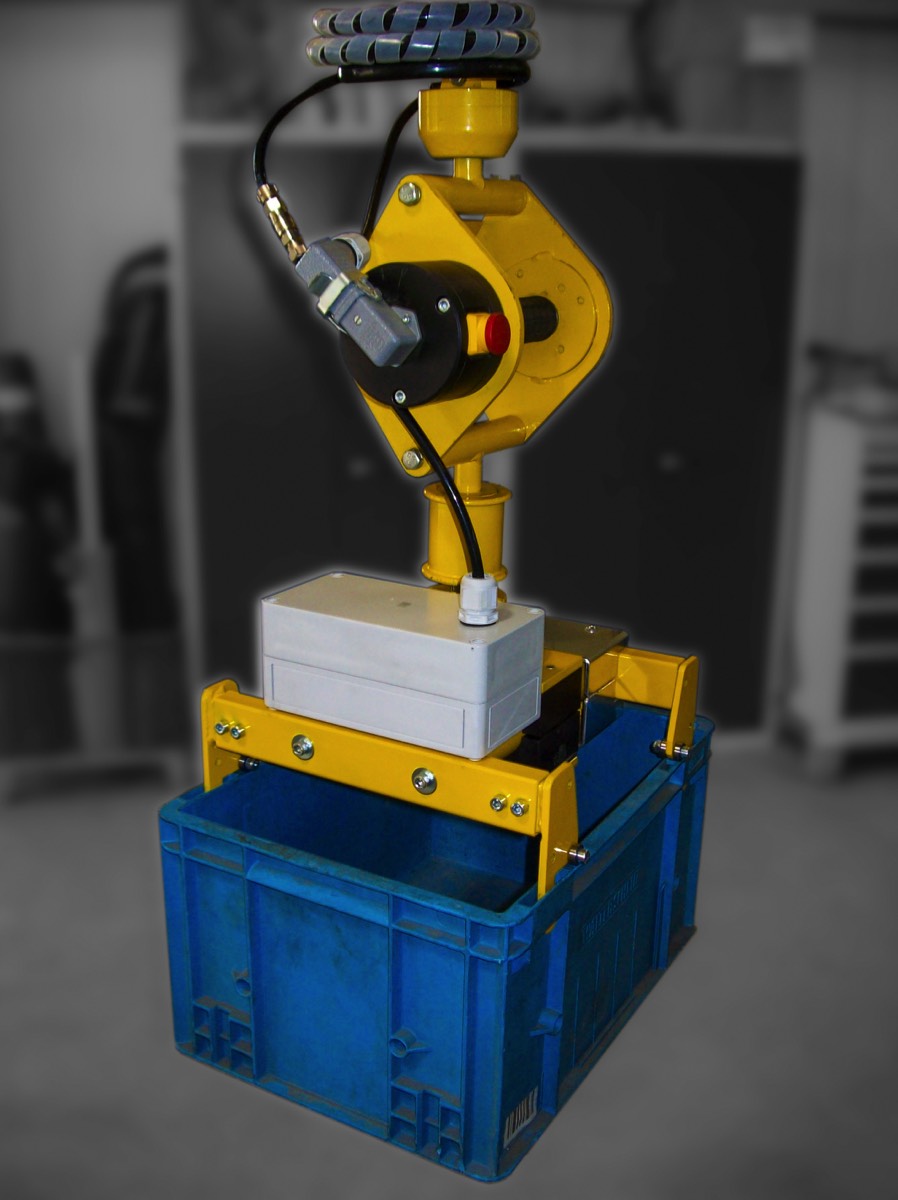

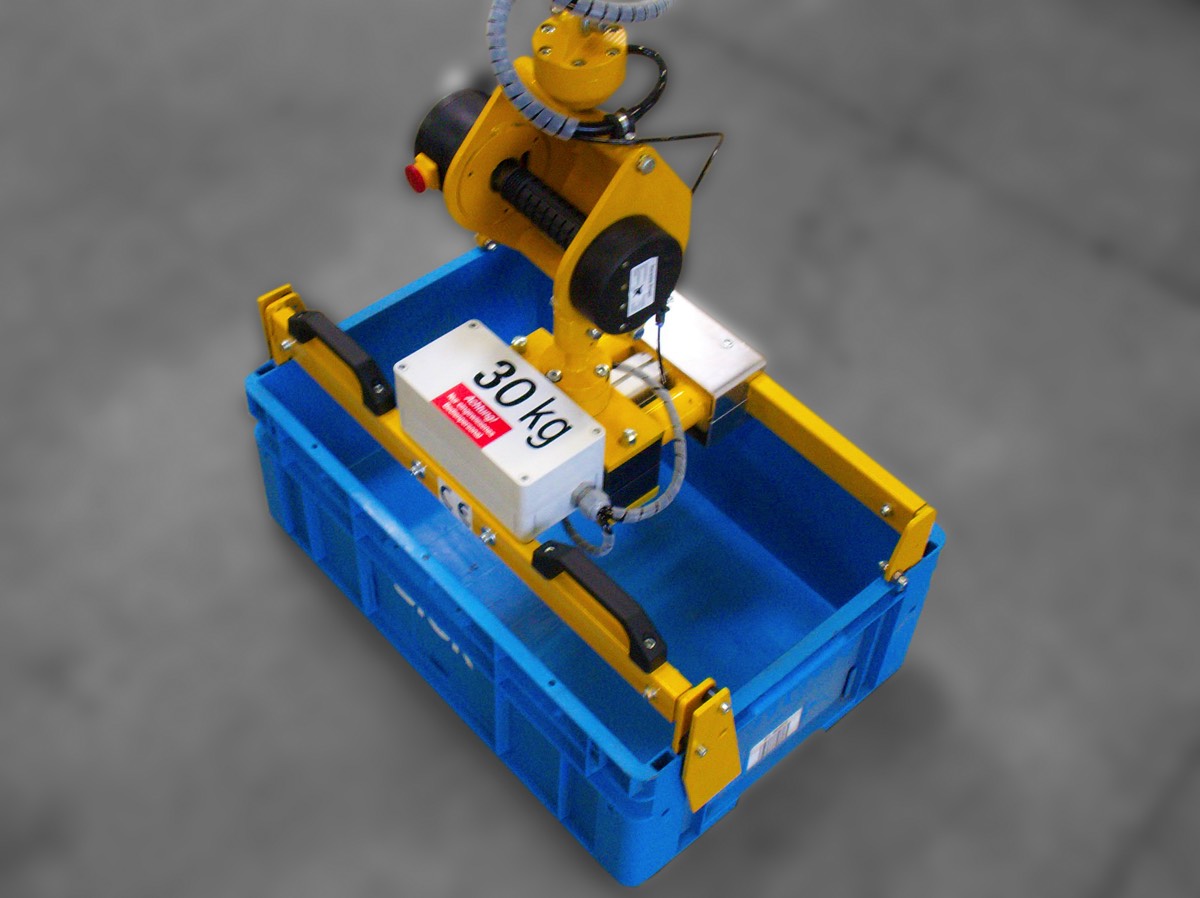

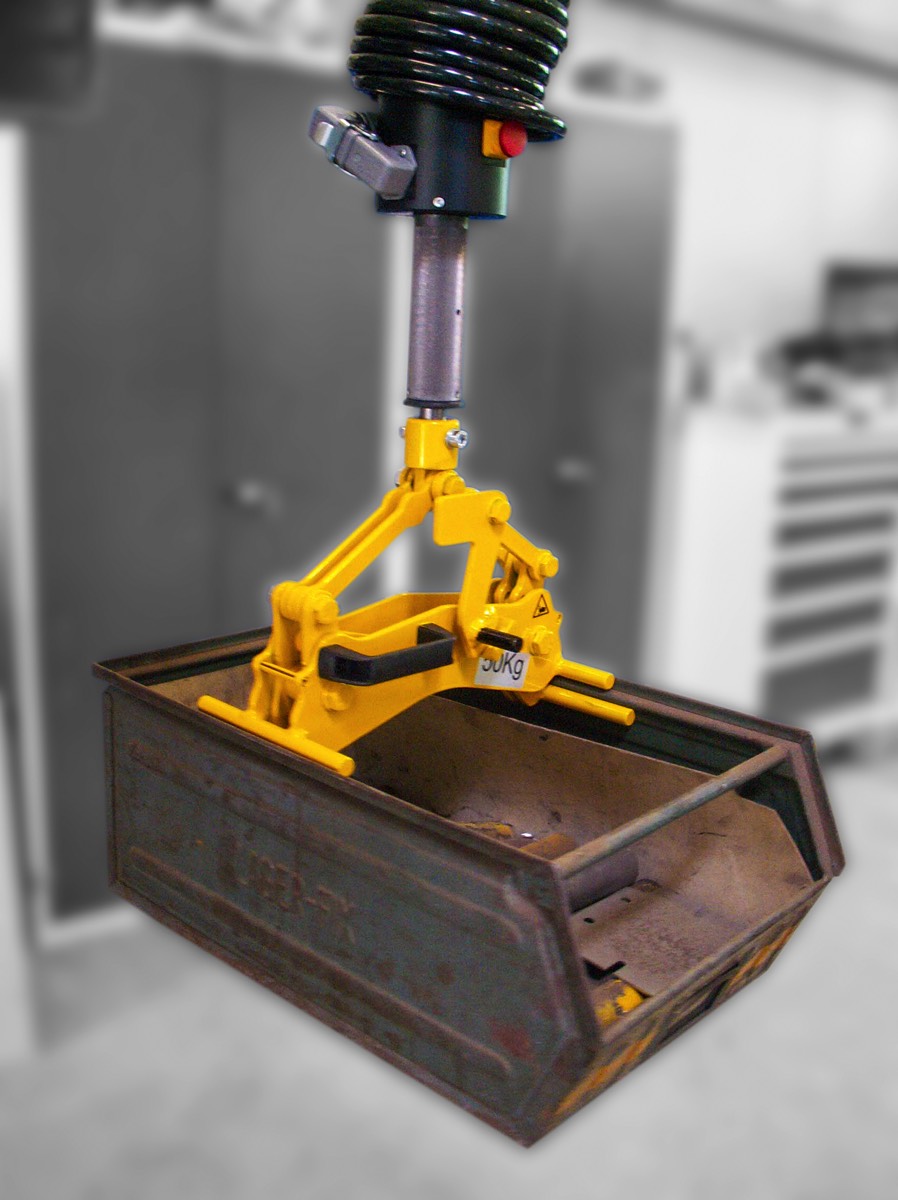

Kasten-Innengreifer bei wenig Platz
Ein Kasten-Innengreifer nimmt den Behälter von der Innenseite auf. Diese Ausführung bietet Vorteile, wenn mehrere Kästen dicht nebeneinanderstehen und seitlich nur wenig Platz vorhanden ist. Der Greifer fährt von oben in den Kasten ein und greift dort an geeigneten Innenkonturen.
Der Einsatz ist nur möglich, wenn der Behälter von oben frei zugänglich ist und sich der Füllstand unterhalb der Greifposition befindet. Außerdem muss im Inneren ausreichend Raum für den Greifvorgang vorhanden sein. Ob die Aufnahme an Griffmulden, unterhalb eines Innenrandes oder an anderen Konturen erfolgt, hängt von der konkreten Konstruktion ab.

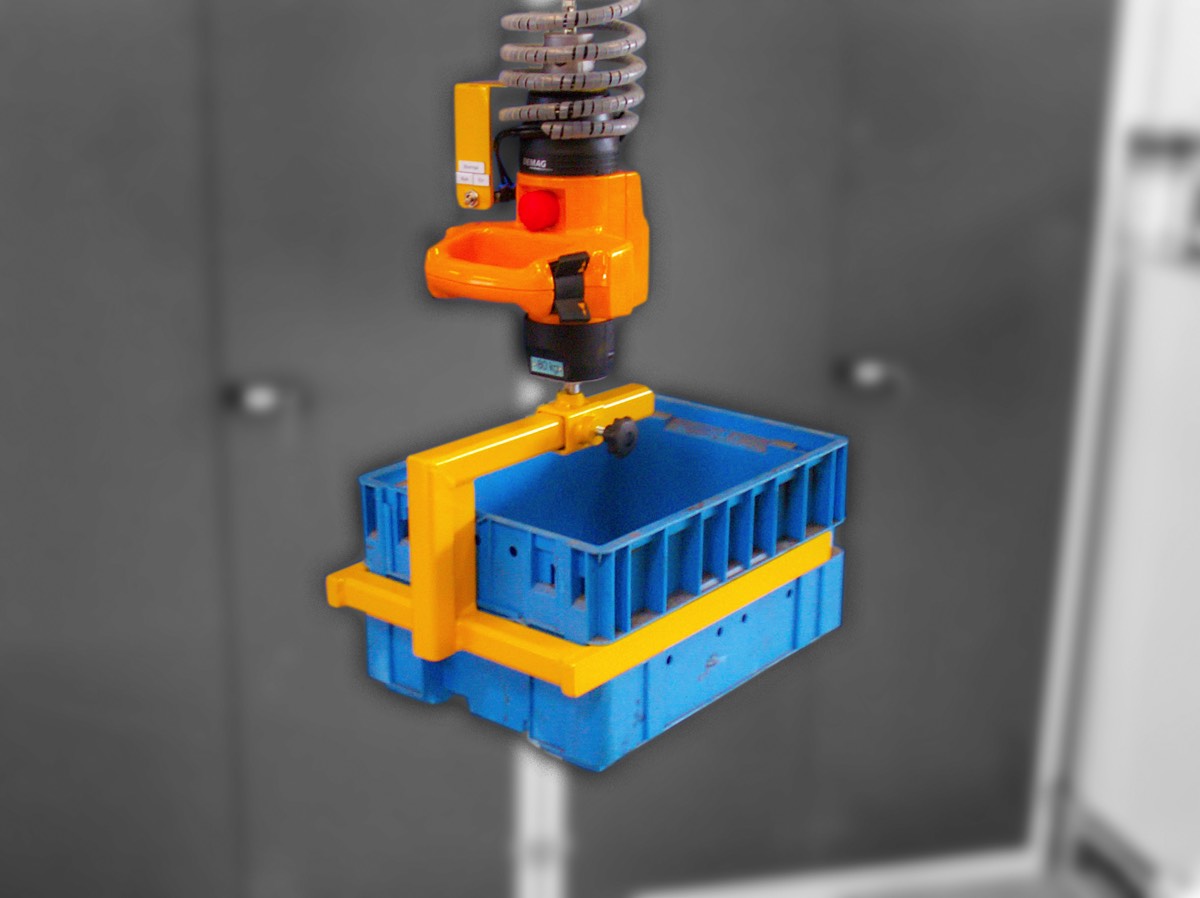

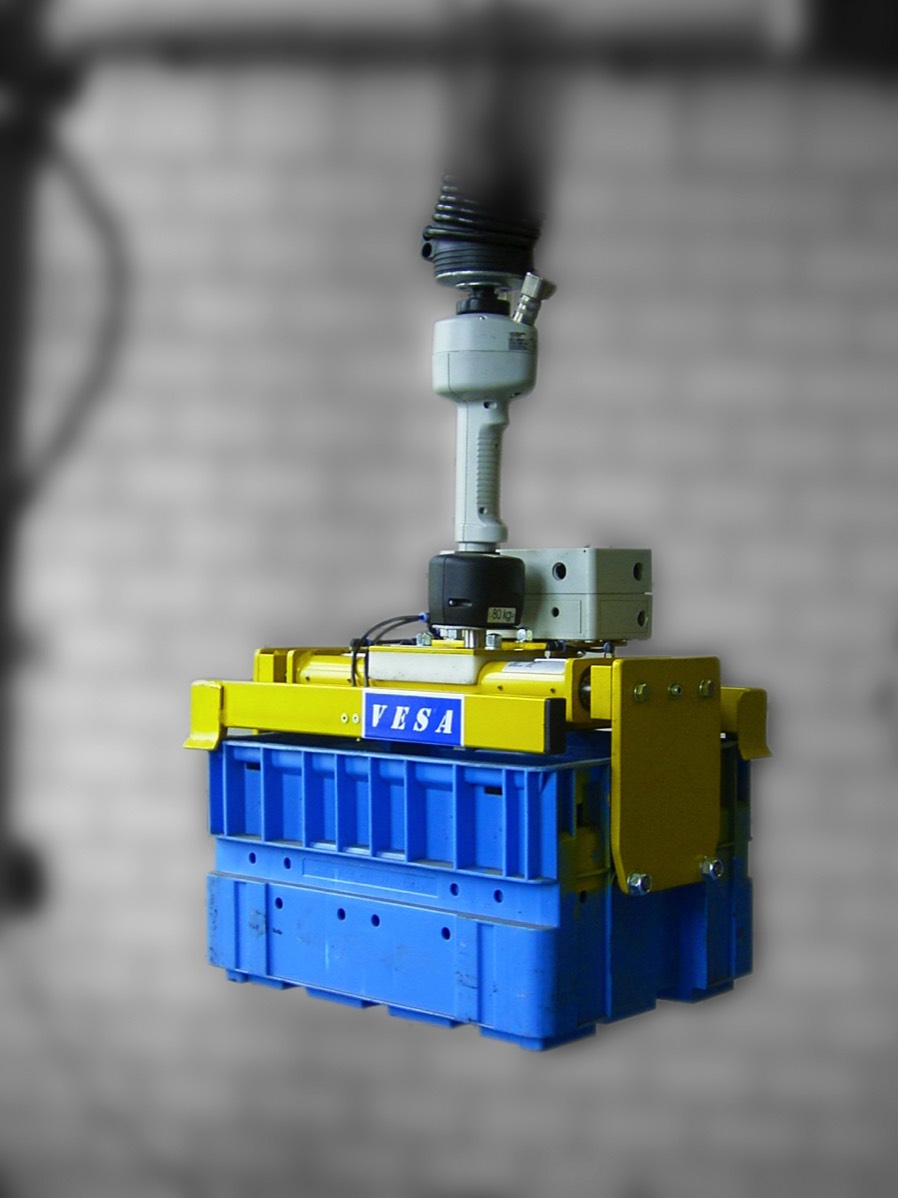

KLT-Kastengreifer für standardisierte Stapelkästen
Ein KLT-Kastengreifer wird für definierte Kleinladungsträger beziehungsweise KLT-Baureihen ausgelegt. Da sich Abmessungen und Konturen je nach KLT-Typ unterscheiden können, muss der Greifer exakt zum eingesetzten Behälter passen.
Je nach Ausführung nutzt der KLT-Kastengreifer geeignete Griff-, Rand- oder Unterfasskonturen. So können standardisierte Stapelkästen aufgenommen werden, ohne den Inhalt zu berühren. Vor der Auswahl sind insbesondere Behältertyp, Gesamtgewicht, Schwerpunkt und gewünschter Bewegungsablauf zu prüfen.
Individuelle Ausführung, Tragfähigkeit und persönliches Angebot
Jeder Kastengreifer sollte exakt auf die jeweiligen Betriebsbedingungen abgestimmt sein. Entscheidend sind unter anderem die erforderliche Tragfähigkeit, die Maße und Konturen der Behälter, das Füllgut, die Schwerpunktlage, der Greifbereich, der Hubweg sowie mögliche Schwenkbewegungen. Auf dieser Grundlage erarbeitet die VESA GmbH eine passgenaue Lösung für ein sicheres und ergonomisches Handling.
Senden Sie uns die wichtigsten Informationen zu Ihrer Anwendung – etwa Behältertyp, Abmessungen, Gewicht und gewünschter Bewegungsablauf. Wir prüfen die Anforderungen und entwickeln eine geeignete Ausführung für Ihren Einsatz. Fordern Sie jetzt Ihr individuelles Angebot an und lassen Sie sich persönlich zu Ihrem Kastengreifer beraten.
Jetzt Kontakt aufnehmen
Unser Service-Team steht Ihnen jederzeit zur Verfügung. Schreiben Sie uns – wir kümmern uns um Ihr Anliegen.
FAQ zu Kastengreifern
Wann ist ein Kasten-Innengreifer sinnvoll?
Ein Innengreifer eignet sich, wenn Kästen dicht nebeneinanderstehen, von oben zugänglich sind und im Inneren genügend freier Raum unterhalb der Greifposition vorhanden ist.
Welche Behälter kann ein KLT-Kastengreifer aufnehmen?
Er kann die KLT aufnehmen, für deren Abmessungen, Konturen und zulässiges Gesamtgewicht er konstruiert und freigegeben wurde. Eine pauschale Eignung für alle KLT ist nicht gegeben.

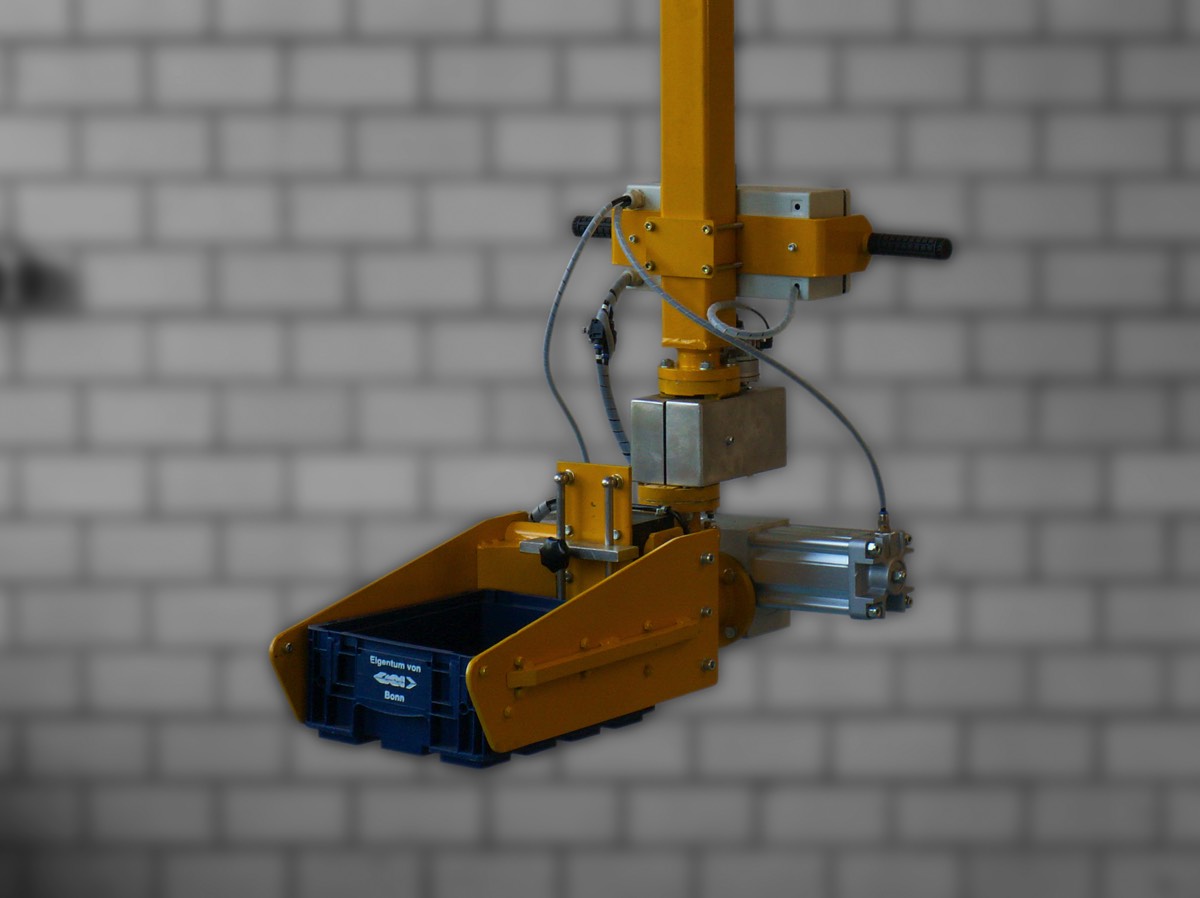

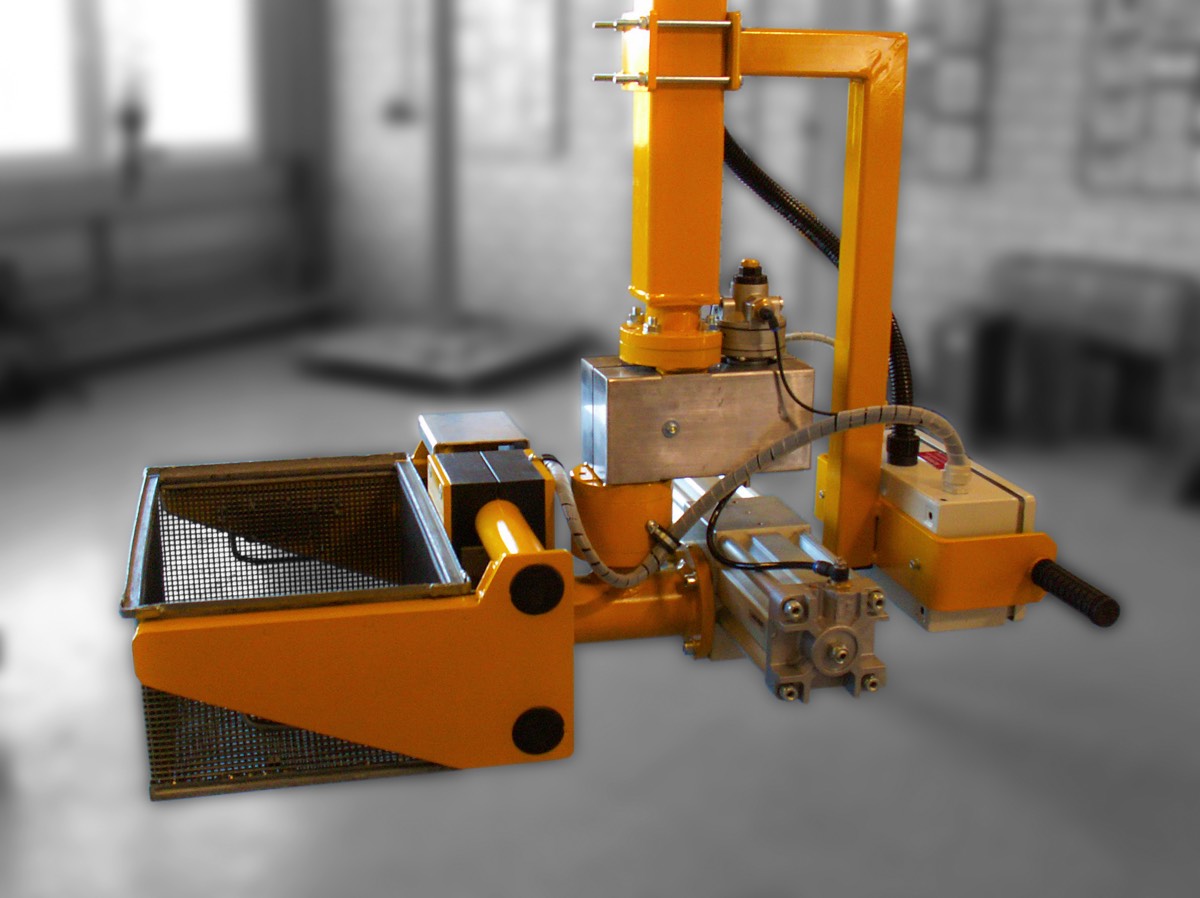

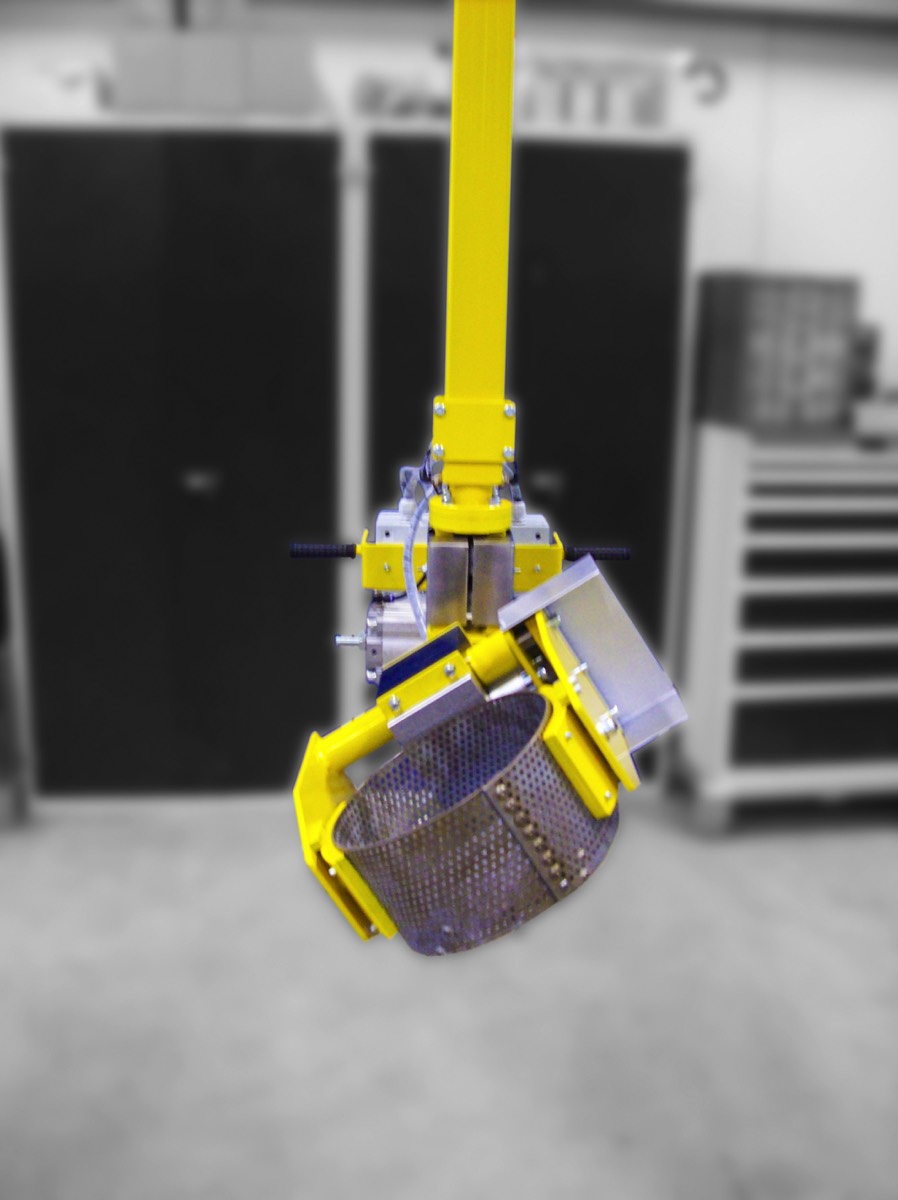

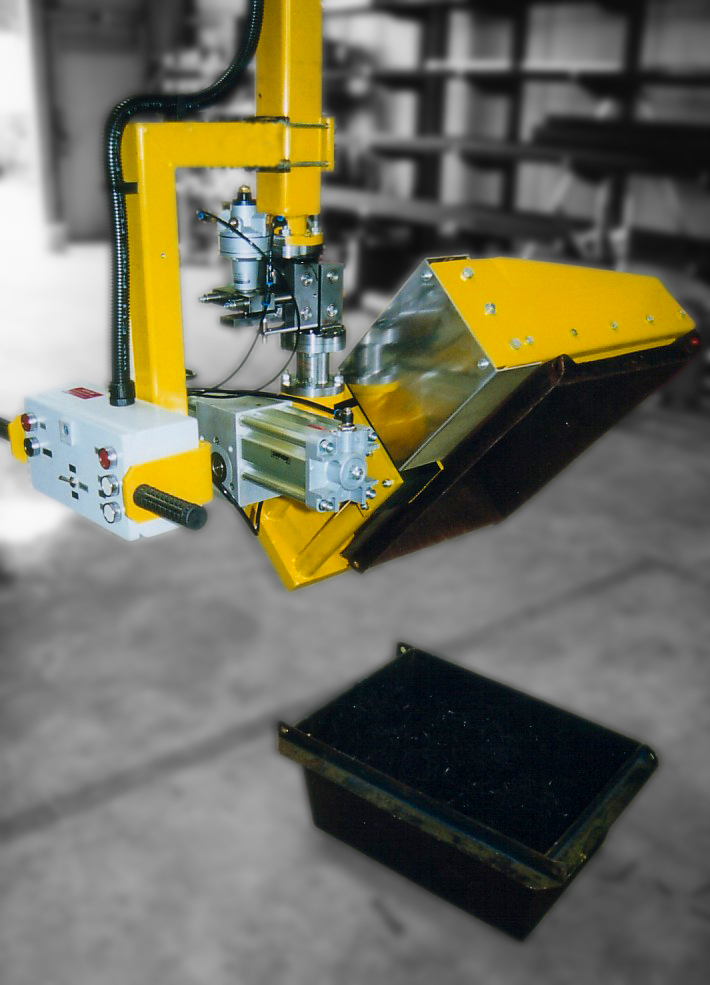

Kann ein Kastengreifer Behälter entleeren?
Ja, wenn die Lastaufnahme mit einer geeigneten Schwenk- oder Kippfunktion ausgestattet und für den jeweiligen Behälter, das Füllgut, das Gewicht und den vorgesehenen Kippwinkel ausgelegt ist.
